OD9004振動烈度監控儀

一、 概述

        OD9004振動烈度監控儀主要用于對轉速600～6000轉/分旋轉機械的振動烈度進行長期監測，與OD9200系列磁電式振動速度傳感器配套，可以監測旋轉機械的垂直、水平方向的振動，振動烈度值大小由儀器前面板的表頭顯示，同時具有標準的電流輸出，可與各種DCS、PLC系統配接，當振動值超*，本儀器可外接聲光報警器以提示現場操作人員采取防范措施，并有報警、危險開關量輸出，保護機器安全可靠運行。

二、 主要功能

        實現智能處理：報警Ⅰ值、Ⅱ值可通過面板按鍵任意設置

         面板按鍵可調整量程值，無需電位器調整，方便現場調試

         一分鐘不按操作鍵，可自行回到運行狀態

         報警延時調整范圍0.1~3秒，以防止現場干擾引起誤報警

         具有上、掉電檢測功能，同時切斷報警、停機輸出回路，能有效抑制儀表誤報警

         后面板上有與振動烈度值成正比的電流輸出端子，供記錄輸出

三、 主要技術指標

        頻率范圍：10~300Hz

        量    程：0~20.0mm/s （可選）

        準 確 度：±1%（滿量程）

        電流輸出： 4~20mA

        開關量輸出：DC 28V / 1A

        報警設定：滿量程內任意設定

        環境溫度：0~45℃

        相對濕度：≤80%

        電源電壓：220VAC/50Hz±10%

        外形尺寸：160×80×250mm

        開孔尺寸：152+1×74+1mm

前面板功能

        1—位移顯示框：

                在運行狀態下，顯示通道Ⅰ位移量；在參數設置狀態下，顯示參數標志；

        2—位移顯示框：

                在運行狀態下，顯示通道Ⅱ位移量；在參數設置狀態下，顯示參數標志對應的出廠參數值；

        3—報警指示燈：

                當測量值超過報警設定范圍時，該報警指示燈亮；

        4—參數設置鍵

                按住該鍵約3秒，進入?yún)?shù)設置狀態；在參數設置狀態下，可對各通道進行參數設置；設置完參數后，按住約3秒，退出參數設置狀態；

        5—+鍵

                 在參數設置狀態下，按此鍵，可選擇要設置的參數；在參數編輯狀態下，可對要編輯的參數加1，數字范圍為0~9；

        6—-鍵

                在參數編輯狀態下，可對要編輯的參數減1，數字范圍為0~9；

        7—（?）光標左移鍵

                在參數編輯狀態下，移動要設置的參數位數，如從個位數到百位數；

        8—確認鍵

                在參數設置狀態下，按該鍵進入?yún)?shù)編輯狀態，在編輯完參數后，按該鍵確定修改好的參數。

四、 參數設置與操作

        通電后，儀表處于運行狀態下，面板顯示各通道位移量。

        本儀表各種參數均由面板的“參數設置、+、-、?、確認鍵”設置。各個參數均有相應的標志表示。設置次序和步驟如下：

        注：在參數設置狀態下，通道Ⅰ顯示框中顯示參數標志，通道Ⅱ顯示框中顯示對應的出廠參數值。

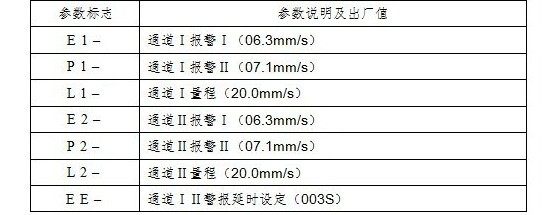

        按“參數設置”鍵約3秒，進入?yún)?shù)設置狀態，面板通道Ⅰ顯示框中顯示“E1– ”，通道Ⅱ顯示框中顯示出廠通道Ⅰ報警Ⅰ值“063”。按“確認”鍵，進入?yún)?shù)編輯狀態，此時低位數字閃爍，通過“+”、“-”鍵來將此位數字加1或減1，數字范圍為0-9；按“?”鍵，前一位數字閃爍，可通過“+”鍵來修改此位數字；以此類推，通過按“?”鍵選定要修改第幾位數字，再通過“+”、“-”鍵來修改此位數字，按“確認”鍵該參數編輯完成。按“+”鍵可繼續對下一個參數進行設定。或按住“參數設置”鍵約3秒，返回運行狀態。

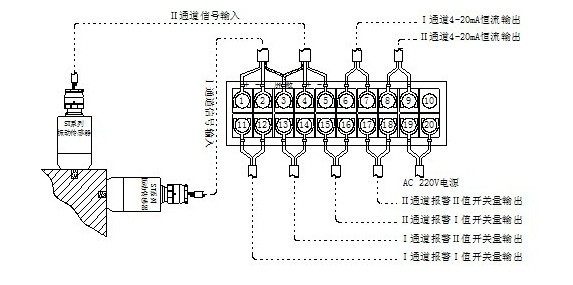

四、 端子板接線示意圖及傳感器的安裝

五、 調試說明

        儀表在出廠前已校驗合格，如安裝時稍有變動，可作以下調整。

        當信號為零時調電位器1W1（2W1），使表頭為零位。

        當信號為AC 0.707V/80Hz時，調電位器1W2（2W2）使表頭為20.0mm/s滿度。

        注：振動監控儀與傳感器配套調試需在標準振動臺上進行，在現場沒有外圍設備的情況下，是無法進行量程調試和zui終結果的檢驗。有需要的單位可向我公司訂購便攜式振動校驗臺，對傳感器和監控儀進行系統校驗。

六、 安裝方式

        監控儀安裝在集控室，安裝時將監控儀從集控室正面插入，然后從后面裝上左右側翼板，由固定螺釘緊固即可。按要求在監控儀的背面端子板接入各輸入輸出導線。

七、 訂貨代號

        OD9004-A□-B□-C□-D□

        量程范圍：A□

                  1：0~10.0mm/s    2：0~20.0mm/s    3：0~50.0mm/s

        通道選擇：B□

                  1：?jiǎn)瓮ǖ?    2：雙通道

        傳感器選擇：C□

                  1：OD9200型  2：OD9200T型

        報警延時：D□

                  1：0.1秒  2：1秒     3：可自行設定
