YW-DL5A電纜故障測試儀

一、系統組成

YW-DL5A型觸摸屏式電纜故障測試儀由測試主機、路徑信號產生器、路徑信號接收器和定位儀等幾部分組成。

故障測試主機包括一體化電腦、低壓脈沖產生和數據處理，用于測試故障的距離，也可用來測量電纜的長度和電波在電纜中的傳播速度。

路徑信號產生器產生頻率30KHz、zui大幅度30V的斷續正弦波信號，用于尋測電纜路徑。

路徑信號接收器用來接收路徑信號，用于查找電纜走向和估測電纜埋設的深度。

定位儀用于故障點的*定位。

二、技術性能

• 故障測試系統

●可測試各種電力電纜的各類故障及同軸通信電纜和市話電纜的開路、短路故障。

●可測量長度已知的任何電纜中電波傳播的速度。

●測試距離：不小于40千米

●系統誤差：小于1米

●采樣頻率：25MHz

●zui小分辨率：0.2米

●測試盲區：小于16米

●電源：直流12V(免維護電瓶)

●重量：5Kg

YW-DL5A電纜故障測試儀

2、路徑信號產生器

●輸出信號頻率：30KHz

●振蕩方式：斷續

●輸出功率：30W

●電源：220V±10％

●重量：4Kg

3、定位儀

●測試靈敏度：50Ω內阻的信號源輸出300Hz信號，定點儀在維持輸出為2V、信雜比20：1的情況下輸入信號不大于10μv。

●輸入阻抗：不小于1.2KΩ。

●使用2×2000Ω耳機。

●工作電壓：DC9V±10％。

●使用環境溫度：-20℃～70℃

三、進入與退出系統

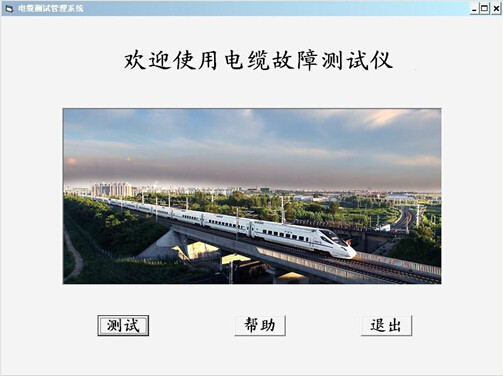

   打開電源開關，稍等后系統進入主控界面。

按“測試”按鈕進入測試方式；按“幫助”進入幫助系統；按“退出”可退出測試管理系統。

關機時請使用windows系統的“開始”、“關閉計算機”。
